DVN9全鋼珠直線滑軌屬于微小型標準直線滑軌的一種，它的外形和DVN5，DVN7非常類似，所以本文就它的參數值做以介紹，方便各經銷商選擇，也利于半導體，醫療行業終端客戶采購。

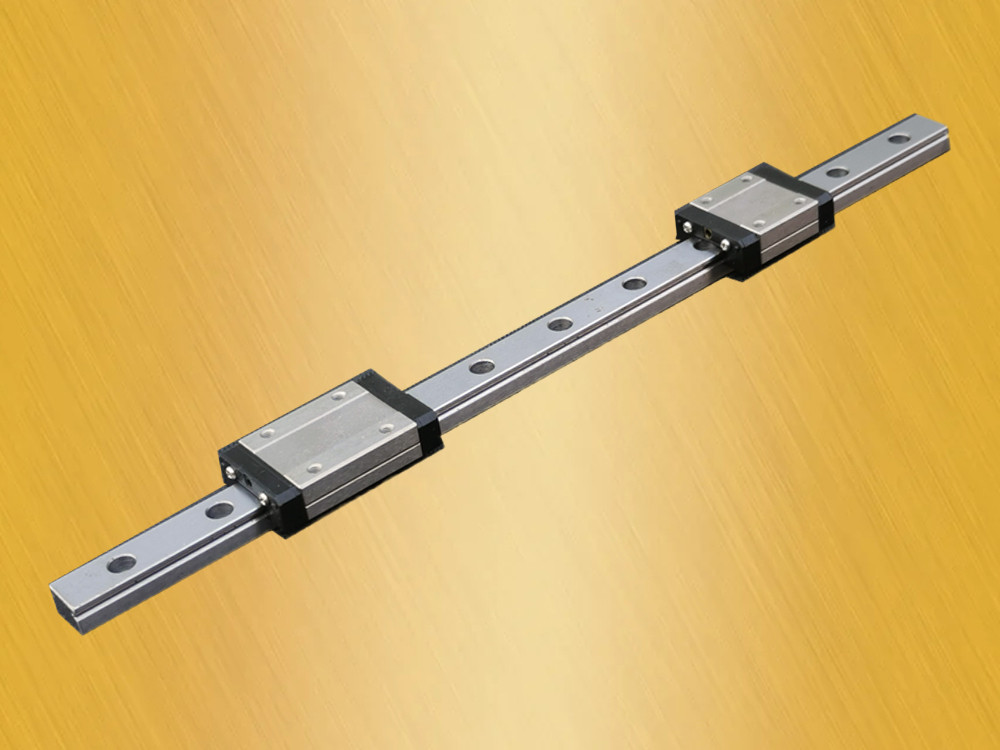

圖：DVN9全鋼珠直線滑軌

  DVN9全鋼珠直線滑軌從規格9就可以看出它是一種微小型直線滑軌，而從字母N就可以看出它屬于標準型，而全鋼珠則表示它是通鋼珠做曲線運動來實現直線滑軌的直線往復運動。它的外形和DVN5，DVN7非常類似，并且很多常規參數也一樣。所以本文就從安部肩部高度及導角，滑軌裝配螺栓的扭力值，長度和尺寸四個方面來介紹它。1、肩部高度及導角值：肩部最大倒角半徑r1為0.3，r2為0.3，滑軌肩部高度為1.7，滑塊肩部高度為3。2、螺栓規格為M3，扭力值為19kgf-cm。微型滑軌安裝時是否貼平基準面對精度影響很大，因此每顆螺栓都要用符合的扭力值來鎖緊。3、DVN9全鋼珠直線滑軌的標準節距為20，標準端距為7.5，滑軌標準長度為1000米。4、DVN9全鋼珠寬直線滑軌常見的規格有DVN9S和DVN9H兩種，它的尺寸見圖二。這里就不一一贅述了。

圖二：DVN9全鋼珠直線滑軌

  通過本文對這些參數的介紹，各地的經銷產就可以選擇產品了，同時也可以讓半導體，醫療行業終端客戶知道是否要選擇DVN9全鋼珠寬直線滑軌，如果想了解更多產品，請聯系陜西達沃鑫智能裝備有限公司。
