DVN9H-N微型導軌是由陜西達沃鑫智能裝備有限公司生產的一種微小型標準型導軌，采用加長型滑塊，精度等級為普通級，可用于半導體制造設備，印刷電路板IC組裝設備，醫療器械等。

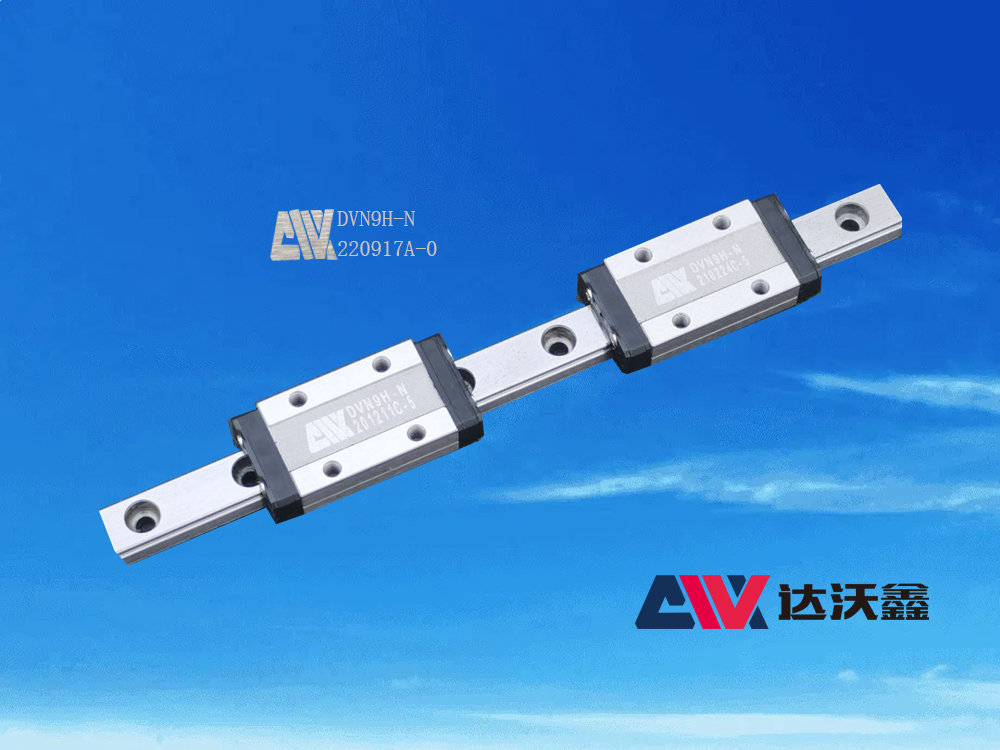

圖：DVN9H-N標準微型導軌

  上圖中就是一張DVN9H-N微型導軌圖片，你可以看到它的滑塊為長方形，并且長度方向比寬度方向尺寸大很多，因此屬于加長型滑塊，也就是它的系列規格型號中的H。由于它屬于標準型微型導軌，所以其滑軌的尺寸不需要多做介紹，我們主要介紹滑塊的尺寸參數和它的基本額定負荷，容許靜力矩和滑塊重量幾項重要參數，這樣可以對我們在選型時更有幫助。

  DVN9H-N微型導軌滑塊尺寸W，B，B1，C，L1，L，G1，Mxl，H2值分別為20，15，2.5，16，29.9，39.9，Φ1.4,M3*3,1.8,以這些參數值與DVN9C和9S做對比，你會發現其C，L1，L值都比DVN9H-N值小，所以它的規格型號中才有H字母，因為它采用的是加長滑塊。我們再來看的基本額定負荷，其動額定負荷值為255，基本靜額定負荷值為4.02，容許靜力矩MR，Mp,Mr值分別為19.60,18.62,18.62。其滑塊重量為0.026Kg，可以看到它的滑塊重量相比于同系列產品中的9S和9C均要重很多。

  知道了DVN9H-N的這些參數，再加上以前我們對微型導軌的知識，我們就能很輕松的掌握它的基本參數，這樣便于我們進行選型。它常用于一些小型設備上，如半導體制造設備，印刷電路板IC組裝設備，醫療器械等。
