本文將介紹陜西達沃鑫智能裝備有限公司生產的DVW12H-N寬幅微型導軌的滑塊尺寸，負荷及力矩等重要參數，同時教給大家一些簡單的識別方法，可以讓你快速的辨別出來它。

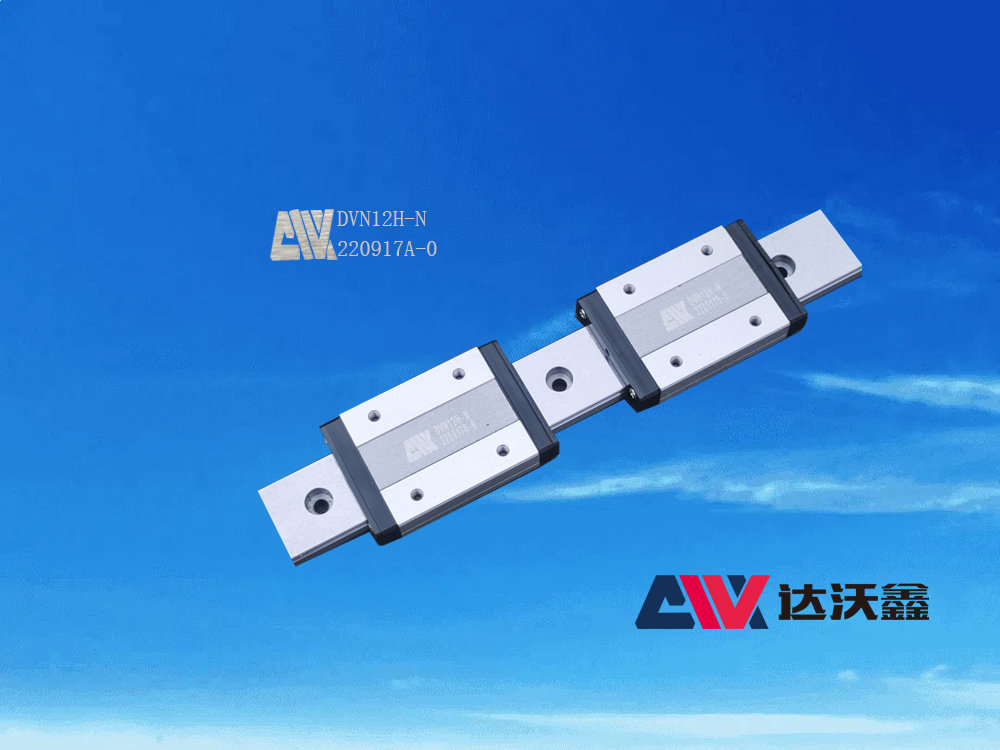

圖：DVW12H-N寬幅微型導軌

  上圖就是陜西達沃鑫生產的一款DVN12H-N寬幅微型導軌，對于寬幅微型導軌，我們都知道，7，9，12規格的導軌，其滑軌寬度WR值為24mm。所以我們很容易測量它的滑軌寬度就可知道它的規格，我們再看其滑塊的長度和寬度比例，發現其形狀為長方形，并且長寬尺寸相差較大，再加上它常見的滑塊型號有標準型和加長型兩種，我們就可以判斷出這是加長型滑塊。它的基本動額定負荷為5.10KN，基本靜額定負荷為8.24KN，容許靜力矩MR，MP，Mr值分別為102.70N-m，102.70N-m，57.37N-m，57.37N-m。了解了這些重要參數，我們就可以做為選型的依據，能大致判斷它是否滿足設備設計需求。

  另外陜西達沃鑫智能裝備有限公司再教給大家一些簡單的差別方法，只需要用常用的工具就可以判斷出它的規格。我們可以測量滑軌的寬度尺寸WR，它的值為24mm，再測量滑軌的高度HR，它的值為9.5mm，那么我們就可以判斷出的系列型號為DVW12。我們再測量滑塊的長度尺寸L值，其值為60.4mm，寬度尺寸W，其值為40mm。那么我們就可以判斷出它的滑塊為加長型滑塊。所以它的型號為DVW12H。至于它的精度等級，只有向廠家咨詢。

本文由陜西達沃鑫智能裝備有限公司原創 站點：www.emigokoro.com 作者：微型導軌生產廠家 發表時間：2022年11月24日08：58：38
