本文將為你介紹陜西達沃鑫智能裝備有限公司生產的DVW9C-N寬幅微型導軌相關參數值，以方便大家在選型時使用，也希望你能更加深入的了解達沃鑫的其它微型導軌。

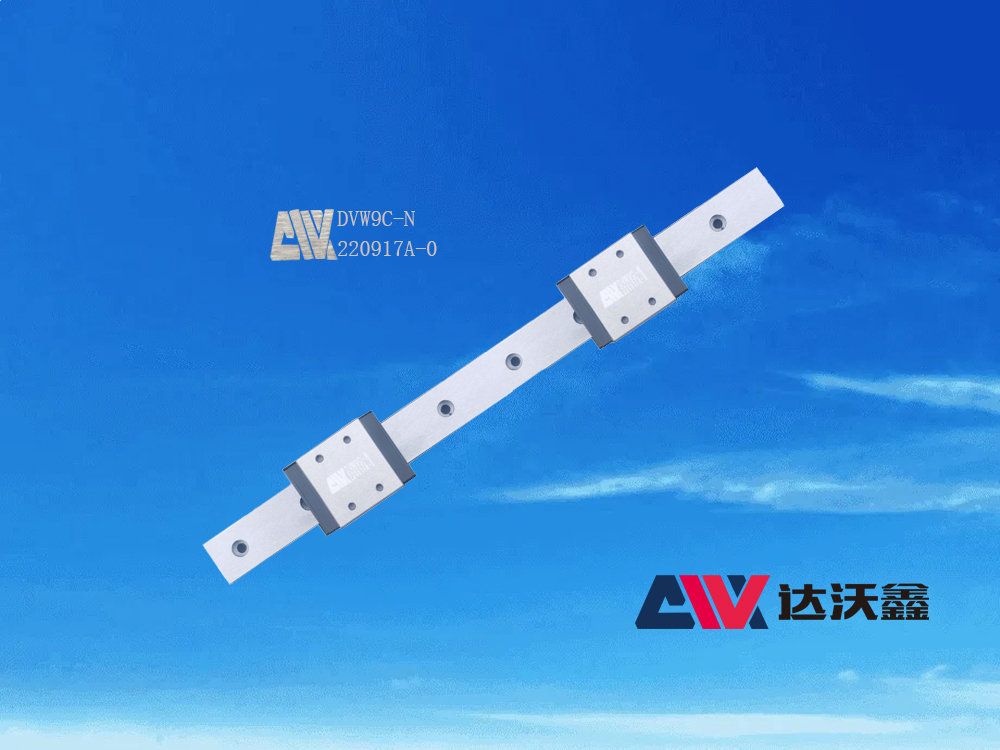

圖：DVW9C-N寬幅微型導軌

  上圖就是陜西達沃鑫智能裝備有限公司為你生產的DVW9C-N寬幅微型導軌，我們接下來為你介紹它的相關參數。它的組合尺寸H值為12mm，H1值為2.9mm，N值為6mm。滑塊尺寸W值為21mm，B值為21mm，那么很自然的B1值為4.5mm，C值為12mm，L1值為27.5mm，L值為39.3mm，無油嘴，注油孔尺寸為直徑1.2mm，端蓋固定螺栓為M3*3，H2值為2.4mm。滑軌尺寸值WR為18，HR尺寸為7mm，D值為6mm，h值為4.5mm，d值為3.5mm，P值為30mm，E值為10mm，固定螺栓尺寸為M3*8，基本動額定負荷為2.75KN，基本靜額定負荷為4.12KN，容許靜力矩MR值為40.12N-m，MP值為18.96 N-m，Mr值為18.96 N-m?；瑝K重量為0.020Kg，滑軌重量為0.51kg/m。

  了解了DVW9C-N寬幅微型導軌的相關參數，可以方便大家在選型時更為便利，同時也可以直接根據微型導軌的相關尺寸進行設計。那么與此同時也想讓你更加深入的了解達沃鑫，因?yàn)槲覀兪菍?zhuān)業的微型導軌生產廠家，希望能為你提供更好的產品。

本文由陜西達沃鑫智能裝備有限公司原創 站點：www.emigokoro.com 作者：微型導軌生產廠家 發表時間：2022年11月22日14:02:42
